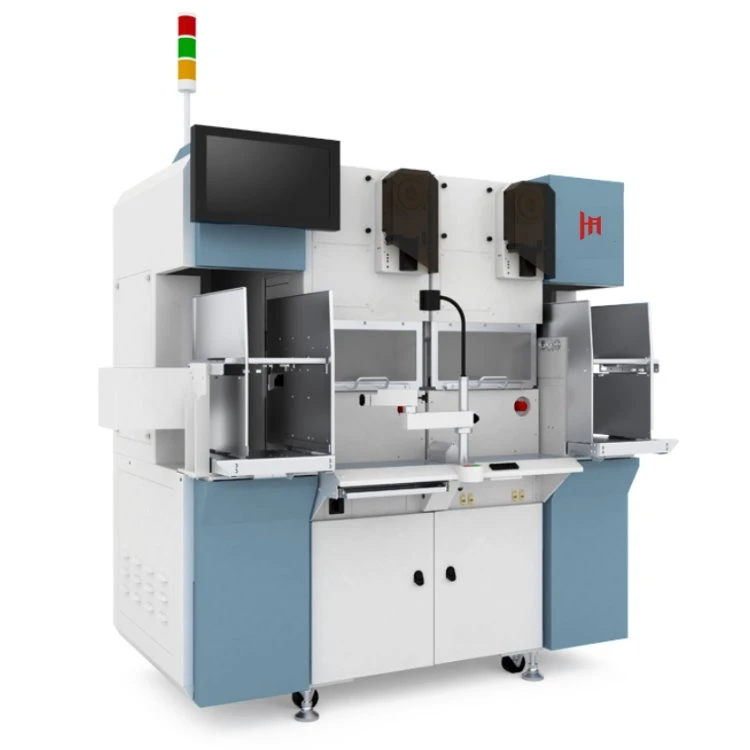

Mașină de lipit sârmă de aluminiu

Descriere

Mașinile de lipire a sârmei de aluminiu HW-BA60 oferă soluții de lipire stabile, rapide și eficiente pentru tranzistoarele de mare putere, inclusiv pentru industria electronică auto și a electrocasnicelor.

Lipirea sârmei de aluminiu este un proces similar cu sârmele de aur, dar cu distincția critică că suprafața nu trebuie încălzită la 150 de grade sau chiar ceva peste temperatura camerei. Forța și ultrasunetele sunt vitale pentru formarea legăturilor de aluminiu. Crearea unei legături de sârmă de aluminiu este aceeași ca și pentru sârma de aur, care constă din două puncte de atașare și o formă specifică de buclă. În timpul etapelor de atașare a firului, singurii factori necesari pentru îmbinare sunt forța și ultrasunetele, deoarece suprafața nu trebuie încălzită.

Caracteristici

Operațiunile simple economisesc timp și costuri cu forța de muncă.
Compatibil cu procesele de sârmă și benzi de aluminiu, potrivit pentru aplicații multiple, cum ar fi seria TO, IPM, IGBT etc.
Capacitate mare de producție cu UPH maxim de 9K/H.
Sistem de control dezvoltat independent pentru o actualizare ușoară și costuri reduse de întreținere.
BPM, GBS, ALC și alte funcții oferă operațiuni mai convenabile.
Control IPC pentru performanță de răspuns și compatibilitate mai bune, cu moduri de control fără întreruperi a vitezei/poziției.

Parametri tehnici

Model: HW-BA60
Aria maximă de lipire: 80*80mm, rezoluție: 0,5μm
Cursa axei Z: 50 mm
Unghiul de rotație al axei T: ±220 grade, rezoluție: 0,0057 grade
Dimensiunea cadrului de plumb: Lungime: 110-260mm, lățime: 18-80mm
Diametrul firului de aluminiu aplicabil: 4-20mil
Dimensiune aplicabilă benzii de aluminiu: 500*100μm – 2000*250μm
UPH: aproximativ 9K/H (un singur cap dublu din aluminiu)
Schimbare de-a lungul timpului:<2 hours
Sistem de control: PC industrial + servo
Precizia poziției repetate de lipire: ±3μm
Precizia poziției repetată XY: ±1μm
Presiune de lipire: sârmă de aluminiu: 50-1500g programabilă; presiune<175g, accuracy ±2g; pressure > 175, accuracy is ±2%.
Bandă de aluminiu: 100-3500g programabilă; presiune<165g, accuracy ±5g; pressure > 175, accuracy is ±3%.
